思博EAM50A/EBM50A多圈編碼器，采用絕對值齒輪組方法進行設計，與市場上的偽多圈編碼器相比，具有輸出圈數信息可靠，斷電后信息不丟失的特點，同時避免了因設計方法缺陷所造成的編碼器分辨率降低的問題。

01 絕對值多圈編碼器的原理

        多圈編碼器顧名思義是可以測量多圈角度位置變化的編碼器。相對于單圈編碼器僅能測量360°以內的角度位移，多圈編碼器在測量360°以上的角度位置變化時，可以省去減速機構，使用起來更為便利。

相對圈數

        目前市場上多圈編碼器的實現主要有兩大類。第一類是采用計數器的形式，主軸每正轉過一圈加一，每反轉過一圈減一。該種方式需要產品通電后才能計數，工作時不可斷電，如果斷電則會丟失記錄的圈數。在這種方式上，還有一類采用電池或韋根線圈為計數器持續供電，使記錄的圈數信息不丟失。但這種方式反映的只是產品的相對圈數，而不是產品的絕對圈數，在應用中存在不可靠性。

絕對圈數

        第二類是采用齒輪組的方式，反映產品的絕對圈數。這種齒輪組一般又分為減速齒輪組和絕對值齒輪組兩類。減速齒輪組是通過齒輪的齒比，將主軸的一圈減速為1/n圈。這種方式會大幅降低編碼器的分辨率。還會帶來齒隙造成的回差。絕對值齒輪組則是通過一級一級的齒輪進行組合，再通過特殊的算法計算出圈數信息。它不會降低編碼器的分辨率，也沒有齒隙回差。是高端絕對值多圈編碼器中主要采用的技術。

02 絕對值多圈編碼器EAM50A/EBM50A

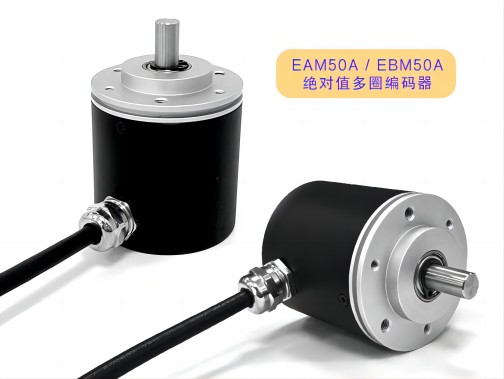

        思博的EAM50A/EBM50A絕對值多圈編碼器便應用了這種絕對值齒輪組的多圈編碼器技術，結合磁敏傳感技術，具有位置準確、精度高、重復性好、響應速度快、可靠性高、壽命長、對環境耐受性高等特點。廣泛應用于數控機床、材料加工、電動機反饋系統以及測量和控制設備。

1. 結構可靠——采用鋁合金一體法蘭和鋁合金外殼，堅固可靠，防護等級可達IP65。

2. 極高的分辨率和測量精度——單圈分辨率可達14bit（16384），多圈圈數可達12bit（4096圈），重復精度±1Lsb，線性度±0.3%。

3. 多樣化的輸出類型——可輸出串行SSI信號、MODBUS總線信號和CAN總線信號等。

4. 多種接口類型——提供側面線纜、尾部線纜、側面接插件和尾部接插件等多種連接方式。

5. 人性化的設置方式——可通過程序設置設備地址、波特率和零位等參數。

        除了上面這些特點外，思博也可根據客戶需求定做特殊軸長、特殊軸徑或在軸上做特殊加工，以及定制特殊化的通訊協議。

03 思博多樣化的多圈編碼器產品

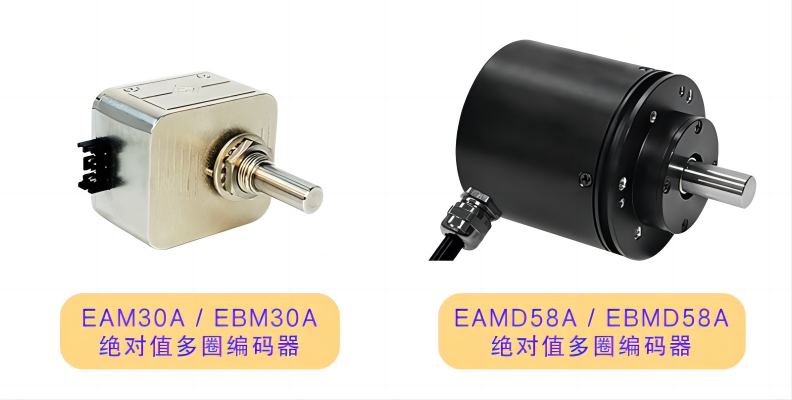

        我們還有其他系列的多圈編碼器可選：1. 可在任意位置置零的EAM30A/EBM30A系列；2. 重載型且有多種防護等級可選的EAMD58A/EBMD58A系列。

        思博多圈編碼器系列眾多，每款產品都有自己獨特之處?？靵硭疾瑢ふ夷胍乃?，一定會如您所愿！
